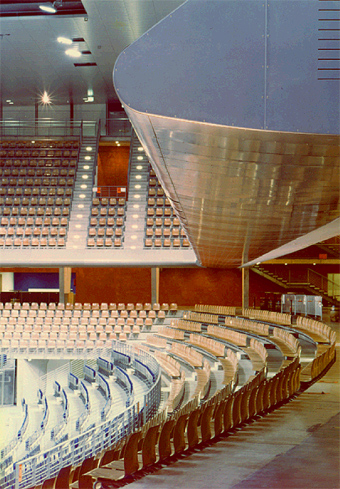

Max-Schmeling-Halle Berlin
Realisierung 1996
|
|
Die Haupthalle wird durch ein leicht gewölbtes Stahldach in den
Gesamtabmessungen von 108 x 86 m überspannt. Haupttragglieder sind fischbauchförmige Fachwerkbinder mit 68,6 m Stützweite im Regelabstand von 7,5 m. Die Systemhöhe folgt der Beanspruchung und beträgt 2 m über den Stützen und 4,5 m in Feldmitte. Die Bindergurte bestehen aus 40 bzw. 60 cm hohen geschweißten I-Profilen. In den Mantelnutzungen der Max-Schmeling-Halle sind drei Dreifach - Sporthallen mit insgesamt 9 Kleinfeldhallen durch Trennvorhänge unterteilt. Durch Integration in den Hallenkomplex konnte eine Dreifach - Sporthalle für ca. 7 Millionen DM inclusive Sportgeräte hergestellt werden. |
